HVP-15HF 高壓示波器測棒 / DP-25 差動示波器測棒(HVP-15HF (1000:1 , 50MHz , 低雜訊) / DP-25 差動示波器測棒) 型號: HVP-15HF (1000:1 , 50MHz , 低雜訊) / DP-25 差動示波器測棒

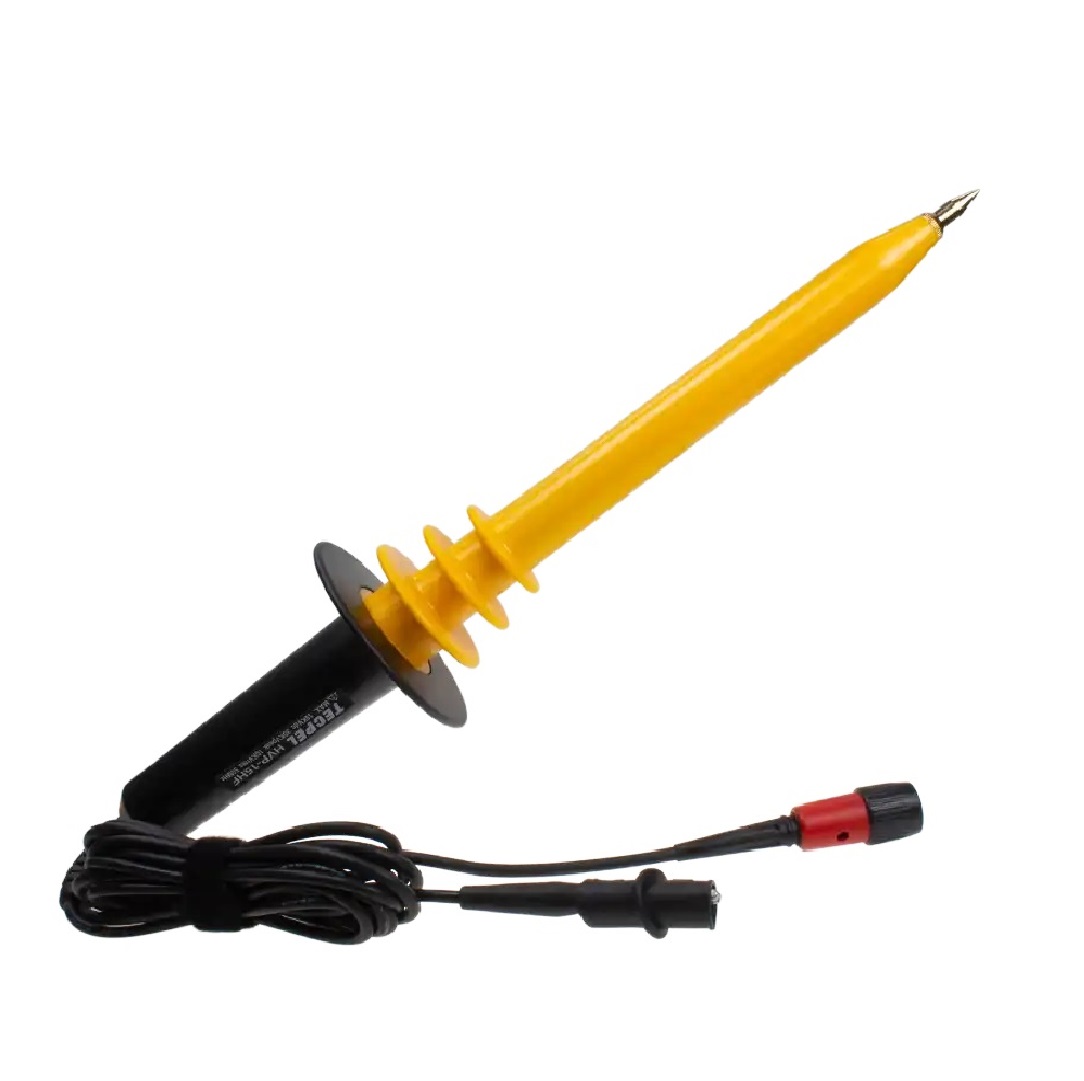

HVP-15HF (1000:1 , 50MHz , 低雜訊) 高壓示波器測棒
最大量測電壓:10KV DC / 10KV AC rms / 30KV peak。 頻寬高達50MHz。 超低雜訊( S/N)
---------------------------------------------------------
DP-25 首創分離式設計。
3段衰減開關,更方便使用。
CATⅢ1000V安規核准。
最大量測1300Vp-p,幾可滿足大部分電子、電機作業。
可匹配任何廠牌的示波器(類比或數位),使示波器像電錶一樣方便量測,不須考慮接地問題,更不須考慮抵補(OFFSET)問題。
強效穩壓電路使電源輸入在5V~14V之間仍能正常工作,當電源小於5V時,輸出電路會自動關閉,確保只要輸出就是OK。
- HVP-15HF (1000:1 , 50MHz , 低雜訊)
- HVP-15HF (1000:1 , 50MHz , 低雜訊)
- 最大測試電壓 DC:0~10 KV
- - AC rms:0~10KV (Sine Wave)
- - AC peak:0~30KV (Pulse)
- 訊 號 雜 訊 比
- (S/N) > 60dB (1KHz), > 50dB (1MHz)
- 測 試 頻 寬
- (-3dB) 50MHz
- 衰 減 比 例 1/1000
- 上 升 時 間 約7ns
- 輸 入 電 容 100MΩ ± 1%
- 匹配電容(可調) 3.0 PF ± 0.5 PF
- cable 線長度 2公尺 ± 0.2公尺
- 溫 度 係 數 ≦ 200 PPM/℃
- 直流測試精確度 ≦ 1.5% to 10KV
- - ≦ 2.5% to 15KV
- 操 作 溫 度 0℃ ~ + 50℃
- 儲 存 溫 度 - 20℃ ~ + 70℃
- 外 形 尺 寸 340 mm(長) x 80Φ (圓柱形)
- 淨 重 250g
- 注意 : 選項配備 PL-10(阻抗匹配器)可延伸 HVP-15HF 使用領域,它可以順利特將測試值在DMM上正確的標示出來。
- DP-25 差動示波器測棒 規格 :
- DP-25 (3 檔位 X20 , X50 , X200)
- 頻寬(50Ω負載)
- DC ~ 25MHz,(x20檔 DC ~ 15MHz)
- 誤 差 ± 2% (熱機20分鐘後)
- 衰減比例 1. 直接連接示波器時 x20 x50 x200
- - 2. 透過50Ω負載器時 x40 x100 x400
- 最大操作電壓 x20時 ≤ ± 140V
- (DC + AC peak) x50時 ≤ ± 350V
- - x200時 ≤ ± 1300V
- 最大輸入差動電壓
- (Differential Voltage) 1300V(DC + AC peak) 或 1000Vrms
- 最大輸入與地電位差 1000V(DC + AC peak) 或 6000Vrms
- 共模互斥比(CMRR) 60Hz : > 10,000 : 1
- - 100Hz : > 1000 : 1
- - 1MHz : > 300 : 1
- 雜訊(Noise) ≤ 2mVrms(50Ω負載)
- 輸入阻抗(Impedance) 4MΩ // 1.2PF (雙端之間)
- - 2MΩ // 2.3PF (單端到地阻抗)
- 使用電源 9V電源配接器 (AC Adaptor) 或 9V方形電池 (戶外緊急時使用)
- 最大消耗 9V / 35mA
- 外形尺寸 210mm (長) x 58 (寬) x30mm (高)
- 重 量 200公克 (不含電池)
- 附 件 測試棒,50Ω Cable線,電源配接器,攜帶軟袋,9V方型乾電池
